7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 212-213-216. Cevapları

7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 212-213-216. Cevapları MEB Yayınları bölümünde, ders kitabı sayfa 209-210-211-212-213-214-215-216 konularına ait cevapları bulabilirsiniz. “Elektrik Akımı Cevapları” ve “Gerilim ve Akım İlişkisi Cevapları” Öğrenmenizi pekiştirmek ve anlamanızı kolaylaştırmak için 7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 212-213-216. Cevapları soruları dikkatlice inceleyin. Başarınızı artırın.

Gerilim ve Akım İlişkisi Cevapları

7. Ünite Elektrik Devreleri: Elektrik devrelerinde pil sayısı, bağlantı türü ve devre elemanlarının düzeni; akım, gerilim ve ampul parlaklığı gibi sonuçları belirler.

İçindekiler

7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 212 Cevapları MEB Yayınları

Pekiştirme Atölyesi 2

Aşağıdaki deneyde, basit bir elektrik devresi verilmiştir. Bu devredeki pil sayısının değişimine bağlı olarak gerilim, akım şiddeti ve gerilimin akım şiddetine oranı tablo hâlinde paylaşılmıştır.

Buna göre aşağıdaki soruları cevaplayınız.

1. Ampermetre ve voltmetre devreye nasıl bağlanmıştır?
Cevap: Voltmetre devreye paralel, ampermetre devreye seri bağlanmıştır.

2. Bu deneyde bağımlı, bağımsız ve kontrol edilen değişkenler nelerdir?
Cevap:

Bağımlı değişken: Akım şiddeti
Bağımsız değişken: Pil sayısı (Gerilim)
Kontrol edilen değişken: Ampul sayısı (Direnç)

3. Pil sayısındaki artış, gerilim ve akım değerlerini nasıl etkilemiştir?
Cevap: Pil artışı akım ve gerilim değerleri ile orantılı artmıştır.

4. Gerilim ve akım şiddeti arasında nasıl bir ilişki vardır?
Cevap: Gerilim ve akım şiddeti arasında doğru orantı vardır. Gerilim arttıkça akımın şiddeti de artar.

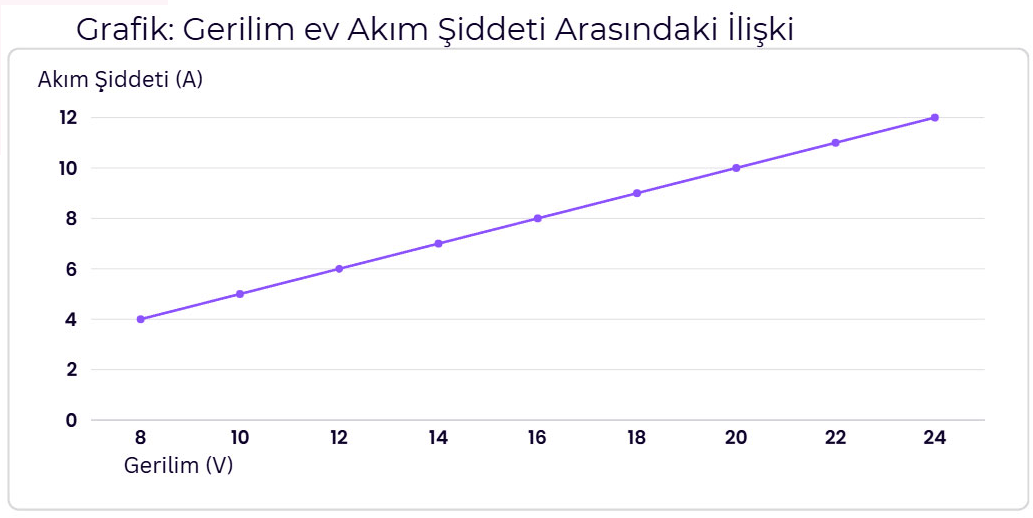

5. Gerilim-akım şiddeti arasındaki ilişkiyi gösteren grafiği çiziniz.
Cevap:

7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 213 Cevapları MEB Yayınları

Deneye Deneye

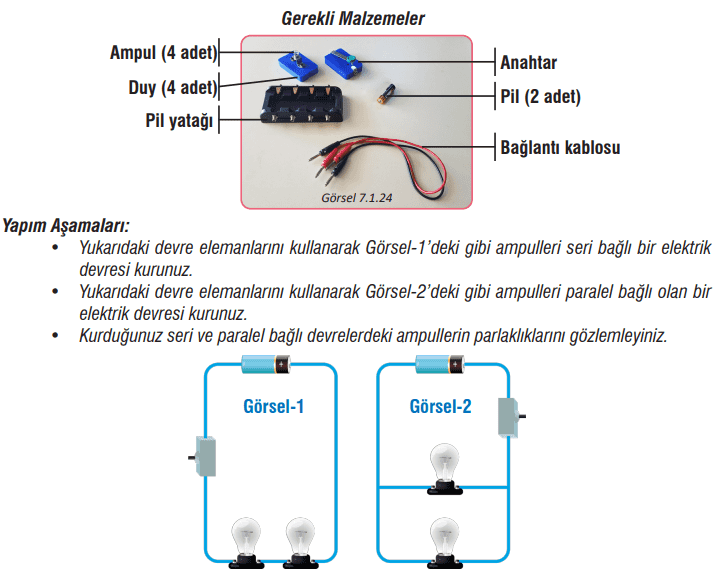

Özdeş devre elemanlarının kullanıldığı aşağıdaki deneyi yapım aşamalarına uyarak tamamlayınız.

Sonuç:

• Hangi devredeki ampullerin parlaklığı daha fazla olmuştur?
Cevap: Görsel-2’deki ampullerin parlaklığı daha fazla olmuştur.

• Aynı sayıda ve özdeş devre elemanları kullanılmasına rağmen her iki devredeki ampul parlaklıklarının farklı olmasının nedeni ne olabilir?
Cevap: Devrelerin bağlama şekli ampullerin parlaklıklarını etkilemiştir. Çünkü paralel bağlı devrede ampul enerjiyi direkt alırken, seri bağlı devrede elektrik enerjisi ampulden geçerken azalır.

7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 216 Cevapları MEB Yayınları

Sahne Senin

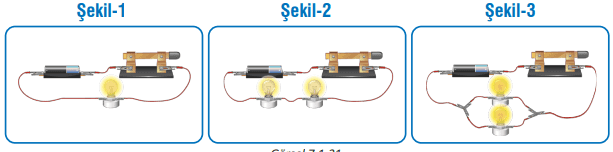

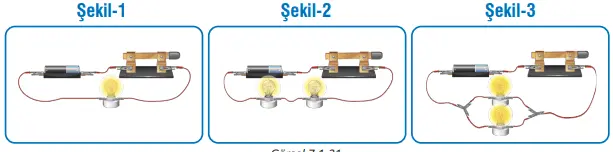

1. Üç farklı devrenin elemanlarına ait görseller aşağıda verilmiştir (Devre elemanları özdeştir.).

Devre elemanlarını inceleyerek aşağıdaki soruları cevaplayınız.

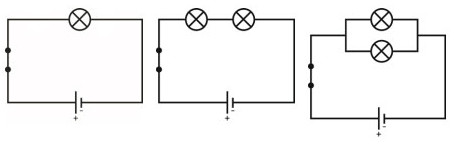

a – Verilen devre elemanlarının şemalarını aşağıdaki boş kutucuklara çiziniz
Cevap:

b – Ampuller, Şekil-2 ve Şekil-3’te birbirine nasıl bağlanmıştır?
Cevap: Şekil-2’de seri bağlanmış, şekil-3’te paralel bağlanmıştır.

c – Şekil-1 ve Şekil-3’te bulunan ampullerin parlaklıkları arasında nasıl bir fark vardır?
Cevap: Şekil-2 ve şekil-3’te bulunan ampullerin parlaklıkları ayıdır.

ç – Şekil-2’deki ampullerden biri çıkarılırsa devredeki diğer ampulün parlaklığı nasıl değişir?
Cevap: Diğer ampuller enerji alamaz ve yanmaz.

d – Şekil-3’teki ampullerden biri çıkarılırsa diğer ampulün parlaklığı nasıl değişir?
Cevap: Diğer ampullerin parlaklığı aynı kalır.

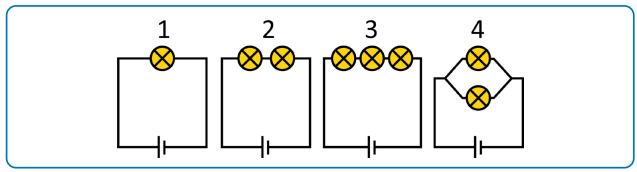

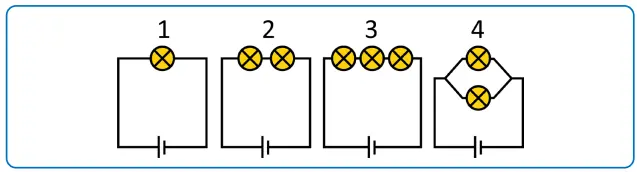

2. Özdeş elemanlardan oluşan devreler, aşağıda şemalar ile gösterilmiş ve bu devrelerdeki bazı ampuller, numaralar ile isimlendirilmiştir.

Bu ampullerin parlaklıklarını büyükten küçüğe doğru sıralayınız.
Cevap: 1 = 4 > 2 > 3
