7 Sınıf Fen Bilimleri Ders Kitabı Sayfa 217-218-219-220 Cevapları

7 Sınıf Fen Bilimleri Ders Kitabı Sayfa 217-218-219-220 Cevapları MEB Yayınları bölümünde, ders kitabı sayfa 217-218-219-220 konularına ait cevapları bulabilirsiniz. “7. Ünite Tepeden Tırnağa Cevapları” Öğrenmenizi pekiştirmek ve anlamanızı kolaylaştırmak için 7 Sınıf Fen Bilimleri Ders Kitabı Sayfa 217-218-219-220 Cevapları soruları dikkatlice inceleyin. Başarınızı artırın.

7 Sınıf Fen Bilimleri 7. Ünite Tepeden Tırnağa Cevapları

7. Ünite Elektrik Devreleri: Elektrik devrelerinde kullanılan terimler, devre elemanlarının bağlanma şekilleri, bu şekillerin sonuçları ve günlük hayatla ilişkileri üzerine soruların çözümleri verilmiştir.

İçindekiler

7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 217 Cevapları MEB Yayınları

A) Aşağıdaki ifadeler doğru ise “D” harfli kutucuğu, yanlış ise “Y” harfli kutucuğu işaretleyiniz.
Cevap:

B) Aşağıdaki ifadelerde boş bırakılan yerlere kutu içindeki kavramlardan uygun olanları yazınız.
Cevap:

1. Bir elektrik devresinde, ampullerin iletken telin aynı kolu üzerinde peş peşe sıralandığı bağlanma şekline __seri__ bağlama denir.

2. Bir elektrik devresinde, ampullerin iletken telin farklı kolları üzerinde dizildiği bağlanma şekline __paralel__ bağlama denir.

3. Anahtarı kapalı olan bir elektrik devresinde yüklerin titreşim hareketi ile oluşan enerji aktarımına __elektrik akımı__ denir.

4. Bir iletkenin bir noktasından birim zamanda geçen yük miktarına __akım şiddeti__ denir.

5. Bir elektrik devresinde, oluşan elektrik akımının şiddetini ölçebilmek için kullanılan alete __Ampermetre__ adı verilir.

6. Bir elektrik devresinde pillerin kutupları arasındaki enerji farkına __gerilim__ denir.

7. Elektrik devrelerinde iki nokta arasındaki gerilimi ölçen aletlere __voltmetre__ denir.

8. Bir iletkenin uçları arasındaki gerilimin, üzerinden geçen akım şiddetine oranının sabit olmasına __Ohm kanunu__ adı verilir.

9. Maddelerin elektrik akımına karşı gösterdiği zorluğa __elektriksel direnç__ denir.

10. Direnç birimi olarak __ohm__ kullanılır.

7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 218 Cevapları MEB Yayınları

C) Aşağıdaki soruları cevaplayınız.

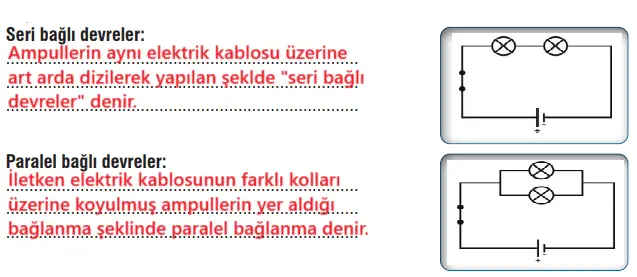

1. Elektrik devreleri, ampullerin bağlanma şekillerine göre seri ve paralel bağlı devreler olmak üzere iki farklı şekilde incelenir. Bu bağlanma şekillerinin tanımlarını ilgili noktalı alanlara yazınız ve şemalarını boş kutulara çiziniz.
Cevap:

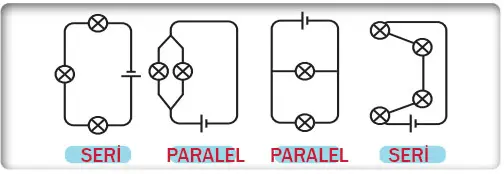

Görsellerdeki devrelerin bağlanma şekillerini altlarına yazınız.
Cevap:

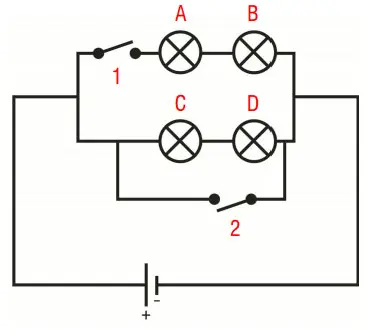

2. Öğrenciler, laboratuvarda elektrik devresi ile ilgili basit bir model tasarlamışlar ve modeli sınıfta sunmuşlardır. Sunum sırasında, 1 ve 2 numaralı anahtarlar kapalı iken tüm lambalar ışık vermemekte; 1 ve 2 numaralı anahtarlar açık iken sadece C ve D lambaları ışık vermektedir.

a- Modeldeki devrenin şemasını yandaki kutunun içine çiziniz.
Cevap:

b- Modelde tüm anahtarlar kapalı iken lambalar ışık vermemiştir. Bu duruma neden olan olay ile ilgili siz de günlük hayattan bir örnek veriniz.
Cevap: Modelde yanlış bağlanan kablolar olabilir ve bu nedenle ampuller yanmıyor olabilir.

Günlük hayatta evin elektrik tesisatı yanlış bağlandığında lambalar yanmaz ve prizlere elektrik gelmez.

7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 219 Cevapları MEB Yayınları

D) Aşağıdaki çoktan seçmeli soruların cevaplarını işaretleyiniz.

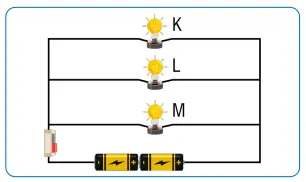

1. Özdeş devre elemanları ile aşağıdaki devre hazırlanmış ve ampullerin ışık vermesi sağlanmıştır.

Buna göre
I. L ampulü, duydan sökülüyor.
II. M ampulü, duydan sökülüyor.
III. Devreye paralel bağlı bir ampul daha ekleniyor.

ifadelerinden hangileri tek başına yapıldığında devredeki diğer ampullerin parlaklığı değişmez?
Cevap: D) I, II ve III

A) Yalnız II
B) I ve III
C) II ve III
D) I, II ve III

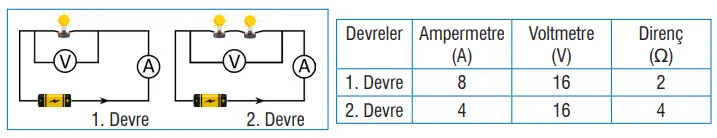

2. Özdeş devre elemanları ile aşağıdaki elektrik devreleri hazırlanmış ve devreye bağlanan voltmetre ve ampermetrenin gösterdiği değerler tabloda verilmiştir.

Verilen bilgilerden yola çıkılarak aşağıdakilerden hangisine ulaşılamaz?
Cevap: D) Seri bağlı devrelerde ampul sayısı arttıkça devredeki gerilim azalır.

A) Seri bağlı devrelerde ampul sayısı arttıkça devreden geçen akım azalır.
B) Devrelere voltmetre paralel bağlanırken ampermetre seri bağlanır.
C) Seri bağlı devrelerde ampul sayısı arttıkça devrenin direnci de artar.
D) Seri bağlı devrelerde ampul sayısı arttıkça devredeki gerilim azalır.

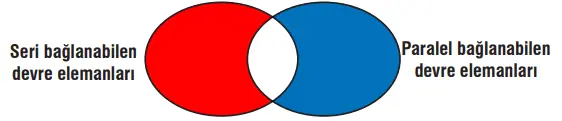

3. Aşağıdaki Venn şemasında kırmızı daire seri bağlanabilen, mavi daire paralel bağlanabilen, dairelerin kesişim noktası ise hem paralel hem de seri bağlanabilen devre elemanlarını karşılamaktadır.

Buna göre aşağıdakilerden hangisi doğrudur?
Cevap: C) Kırmızı alana yazılan devre elemanı, akım şiddetini ölçebilir.

A) Mavi alana “ampul” yazılabilir.
B) “Ampermetre” ve “voltmetre” beyaz alana yazılabilir.
C) Kırmızı alana yazılan devre elemanı, akım şiddetini ölçebilir.
D) Beyaz alana yazılan devre elemanı, gerilimi ölçebilir.

7. Sınıf Fen Bilimleri Ders Kitabı Sayfa 220 Cevapları MEB Yayınları

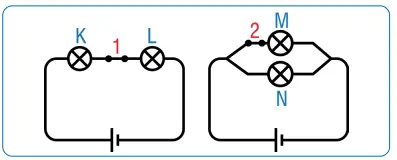

4. Özdeş devre elemanlarından oluşan, 1 ve 2 numaralı anahtarları kapalı olan aşağıdaki devrelerde ampuller ışık vermektedir.

Buna göre aşağıdaki ifadelerden hangisi doğrudur?
Cevap: B) 2 numaralı anahtar açılırsa N ampulünün parlaklığı değişmez.

A) 1 numaralı anahtar açılırsa K ampulünün parlaklığı artar.
B) 2 numaralı anahtar açılırsa N ampulünün parlaklığı değişmez.
C) Anahtarlar kapalı iken en parlak yanan ampul K’dir.
D) 2 numaralı anahtar açıldığında iki ampul de yanmaya devam eder

5. Öğrenciler, ampullerin bağlanma şekillerini daha iyi öğrenmek amacıyla bir oyun tasarlar. Bu oyunda; sarı tişört “ampul”ü, kırmızı tişört “bağlantı kablosu”nu, mavi tişört ise “pil”i temsil etmektedir. Öğrenciler, aşağıda verilen görsellerdeki gibi giyinip, ellerinde bulunan iplerin uçlarından tutarak elektrik devrelerine ait birer model oluşturur.

Buna göre
I. Birinci gruptaki öğrenciler, “seri bağlı devre”yi temsil etmektedir.
II. İkinci gruptaki öğrencilerin temsil ettiği ampuller, birbirine paralel bağlıdır.
III. İkinci gruptaki öğrencilerin temsil ettiği ampullerin parlaklıkları eşittir.

ifadelerinden hangileri doğrudur?
Cevap: A) Yalnız I

A) Yalnız I
B) I ve II
C) I ve III
D) II ve III
