8. Sınıf Fen Bilimleri Ders Kitabı Sayfa 212-214 Cevapları Hecce Yayıncılık
Mühendislik Uygulamaları Cevapları
5. Ünite Basit Makineler: Birden fazla basit makineyi bir araya getirerek kendi bileşik makine tasarımımızı oluşturuyor, mühendislik bakış açısıyla problem çözmeyi deniyoruz.
İçindekiler
8. Sınıf Fen Bilimleri Ders Kitabı Sayfa 212 Cevapları Hecce Yayıncılık
Siz de günlük yaşamda iş yapma kolaylığı sağlayacak bileşik makine tasarlayınız.
Kısa Cevap: Eğik düzlem, sabit makara ve çıkrıktan oluşan, ağır yükleri az kuvvetle yukarı taşıyan bir bileşik makine tasarladım.
Cevap:
Bileşik Makine Tasarımı
1. Problemi Belirleme: Ağır yükleri yükseğe çıkarmakta zorlanıyorum.
2. Çözüm Önerileri Üretme: Eğik düzlemle az kuvvetle, makarayla ise yön değiştirerek yükü çıkarabilirim.
3. Ürün Tasarlama: Eğik düzlem, sabit makara ve çıkrıktan oluşan bir bileşik makine tasarladım.
4. Tasarımı Somutlaştırma: Tasarımın çizimini yapıp kullanılan basit makineleri gösterdim.
5. Tasarımın Sunumu: “Az kuvvetle çok iş” sloganıyla panoya sunacağım.
8. Sınıf Fen Bilimleri Ders Kitabı Sayfa 214 Cevapları Hecce Yayıncılık
Bölüm Sonu Değerlendirmesi
A. Aşağıda adı verilen basit makinelerde yük ve desteğin nerede olduğunu yanına yazınız.
Cevap:
- a. Pense: Destek ortadaki perçindir, yük pense uçlarındadır.
- b. Cımbız: Destek birleşik uçtadır, yük tutulan cisimdedir.
- c. Zımba: Destek arka menteşededir, yük ön uçtadır.
- ç. Keser: Destek keserin başıdır, yük çividir.
- d. Delgeç: Destek üst eklemdedir, yük delinen kağıttır.
B. Aşağıdaki sorunun doğru cevabını işaretleyiniz.

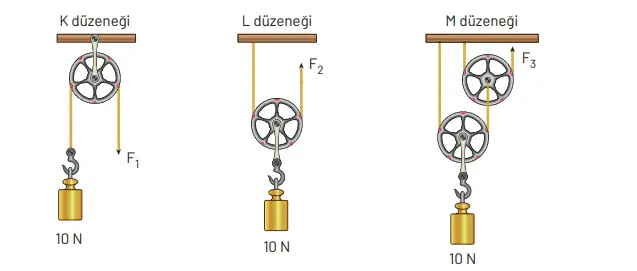

Makara ağırlıklarının ve sürtünmelerin ihmal edildiği yukarıda verilen denge halindeki düzeneklerle ilgili
I. K düzeneğindeki kuvvet kazancı L düzeneğininkinden fazladır.
II. L düzeneğinde yükü 2 metre yukarı çıkarmak için ip 2 metreden daha fazla çekilmelidir.
III. M düzeneğindeki kuvvet kazancı L düzeneğinden fazladır.
ifadelerinden hangisi ya da hangileri doğrudur?
Kısa Cevap: C) II ve III.
Cevap:
- I. K düzeneğindeki kuvvet kazancı L’den fazladır – yanlış (K sabit makara, kazanç=1; L hareketli makara, kazanç=2; K<L).
- II. L düzeneğinde 2 metre için ip 2 metreden fazla çekilir – doğru (hareketli makarada ip 2 katı çekildiğinden 2 m için 4 m çekilir).
- III. M düzeneğindeki kuvvet kazancı L’den fazladır – doğru (M, sabit+hareketli makara birleşimidir).
A) Yalnız III B) I ve II C) II ve III D) I, II ve III
C. Aşağıda verilen basit makinelerin her birinin kullanıldığı yerlere örnekler veriniz.
Cevap:
- Sabit makara: Bayrak direği, inşaat vinci.
- Eğik düzlem: Yük rampası, engelli rampası.
- Kaldıraç: Levye, tahterevalli, makas.
- Dişli çark: Bisiklet vitesi, saat mekanizması.
